北千曲川橋

北千曲川橋
基本情報
国	日本
所在地	長野県中野市大字栗林 - 大字上今井
交差物件	千曲川・飯山線
用途	道路橋
路線名	上信越自動車道
管理者	東日本高速道路関東支社長野管理事務所
施工者	日本橋梁（1期橋） 宮地鐵工所（2期橋）
竣工	1996年度（平成18年度）（1期橋） 2005年（平成17年）3月10日（2期橋）
開通	1997年（平成9年）10月16日（1期橋） 2005年（平成17年） 4月29日（2期橋）
座標	北緯36度44分37.3秒 東経138度18分48.5秒 / 北緯36.743694度 東経138.313472度 / 36.743694; 138.313472 (北千曲川橋)
構造諸元
形式	ラーメン橋
材料	鋼（上部工）
全長	371.0 m（1期橋） 374.550 m（2期橋）
幅	10.400 m（1期橋） 9.730 m（2期橋）
最大支間長	89.000 m
関連項目
橋の一覧 - 各国の橋 - 橋の形式
テンプレートを表示

北千曲川橋（きたちくまがわばし）は、長野県中野市の千曲川に架かる上信越自動車道（関越自動車道上越線）のラーメン橋。信州中野IC - 豊田飯山IC間に位置する。

1期橋・2期橋とも鋼製の主桁に鉄筋コンクリート橋脚が剛結された複合ラーメン橋である。2期橋については自重軽減・耐久性向上・施工省力化を目的に鋼・コンクリート合成床版を採用している^[1][2]。

1期橋（上り線）

• 形式 - 4径間連続複合非合成ラーメン箱桁橋（渡河部）
• 橋格 - B活荷重
• 橋長 - 371.0 m
  • 渡河部 - 348.000 m
    • 支間割 - 84.350 m + 89.000 m + 89.000 m + 84.350 m
• 幅員
  • 総幅員 - 10.400 m
  • 車道 - 9.000 m
• 総鋼重 - 1 618 t（渡河部）
• 床版 - 鉄筋コンクリート床版（渡河部）
• 施工 - 日本橋梁（渡河部）
• 架設工法 - トラックレーンベント工法・ケーブルエレクション斜吊工法（渡河部）

^[3][4][5]

2期橋（下り線）

• 形式 - 鋼4径間連続複合非合成ラーメン箱桁橋 + PC単純合成桁橋
• 橋格 - B活荷重
• 道路規格 - 第1種第3級B規格
• 設計速度 - 80 km/h
• 橋長 - 374.550 m
  • 渡河部 - 350.550 m
    • 支間割 - 83.909 m + 88.996 m + 88.938 m + 87.357 m
• 幅員
  • 総幅員 - 9.730 m
  • 車道 - 8.840 m
• 総鋼重 - 2 675 t（渡河部）
• 床版 - 鋼・コンクリート合成床版
• 施工 - 宮地鐵工所^{[注釈 1]}（渡河部）
• 架設工法 - 手延べ送出し工法・クレーンベント工法（渡河部）

^{[6][7][5][1][2]}

本橋を含む1997年（平成9年）10月16日に信州中野IC - 中郷IC間が暫定2車線で開通。

2005年（平成17年）4月29日に信州中野IC - 豊田飯山IC間が4車線化された。

• 千曲川橋 (曖昧さ回避)

• NEXCO東日本 コーポレートサイト - 東日本高速道路（橋梁管理者）
• 空から眺める千曲川・犀川 千曲川下流 - 国土交通省北陸地方整備局千曲川河川事務所

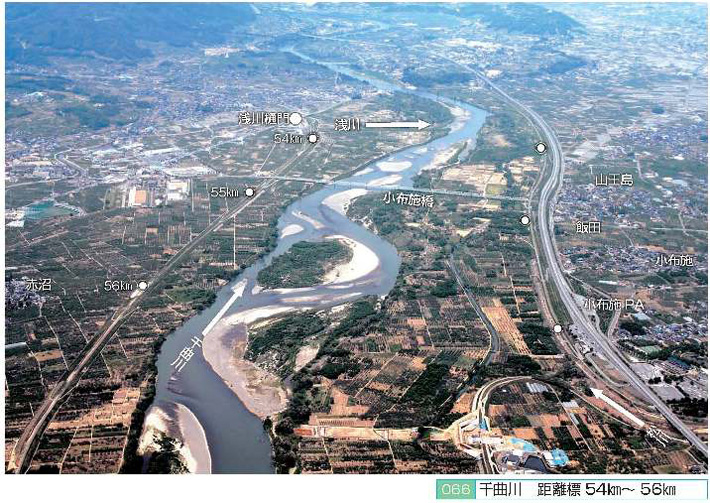

  • 66 小布施橋

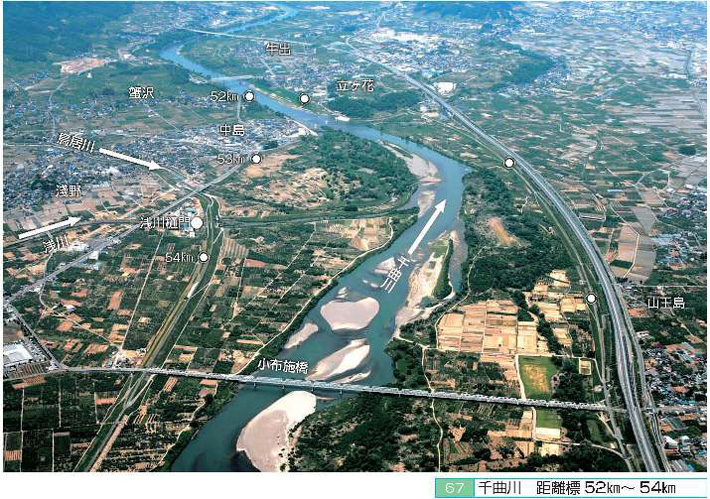

  • 67 小布施橋下流

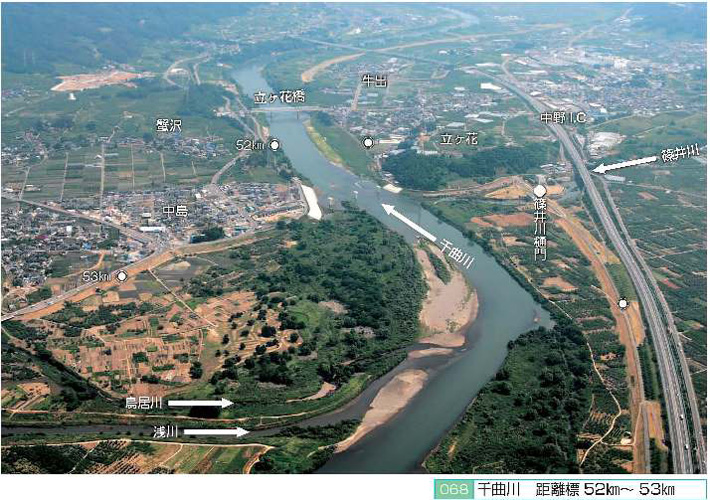

  • 68 立ヶ花橋上流

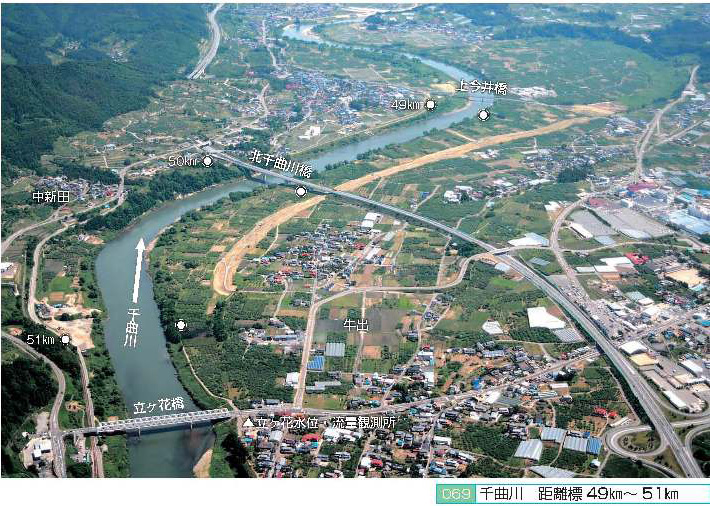

  • 69 立ヶ花橋下流

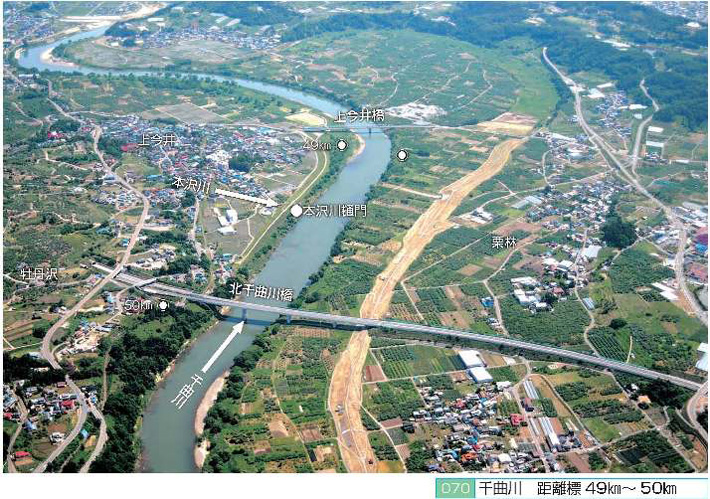

  • 70 北千曲橋
